Роль резиновых прокладок в системе АРС: защита шпалы и снижение вибраций
Анкерно-резиновое скрепление (АРС) широко применяется на железных дорогах для крепления рельсов к железобетонным шпалам. Его основная задача — обеспечить надёжную фиксацию рельсового звена, сохранить устойчивость пути под воздействием динамических нагрузок и продлить срок службы конструкций.

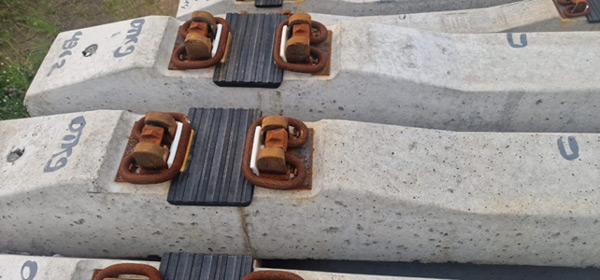

Одним из ключевых элементов этого скрепления является резиновая прокладка, которая устанавливается между подошвой рельса и верхней поверхностью шпалы. Несмотря на кажущуюся простоту, именно эта деталь выполняет ряд функций, без которых работа системы АРС была бы невозможна или крайне неэффективна.
Резиновые прокладки изготавливаются в соответствии с требованиями ГОСТ 16210-2018 «Прокладки резиновые для железнодорожных рельсовых скреплений», а также техническими условиями (ТУ) конкретных производителей.
Согласно нормативам, прокладки должны обладать следующими характеристиками:
- Толщина: 7–10 мм (в зависимости от типа шпалы и скрепления).
- Жёсткость по сжатию: 35–70 кН/мм.
- Прочность на разрыв: не менее 10 МПа.
- Относительное удлинение при разрыве: не менее 250 %.
- Морозостойкость: до –50 °C без потери упругих свойств.
- Водопоглощение: не более 2 % по массе.
- Срок службы: не менее 15 лет в нормальных условиях эксплуатации.
Распределение нагрузок и защита шпалы
При движении поездов на рельс и шпалу действуют значительные силы. Каждая пара колёс оказывает статическое давление, к которому добавляются динамические удары при прохождении стыков, стрелочных переводов и кривых участков.
Если бы подошва рельса опиралась непосредственно на бетон шпалы, то со временем на её поверхности появлялись бы трещины, сколы и разрушения. Резиновая прокладка выполняет роль «промежуточной подушки», которая принимает на себя часть нагрузки и равномерно распределяет её по всей площади опоры. Это снижает локальное напряжение и предотвращает преждевременное разрушение шпалы.
Если бы подошва рельса опиралась непосредственно на бетон шпалы, то со временем на её поверхности появлялись бы трещины, сколы и разрушения. Резиновая прокладка выполняет роль «промежуточной подушки», которая принимает на себя часть нагрузки и равномерно распределяет её по всей площади опоры. Это снижает локальное напряжение и предотвращает преждевременное разрушение шпалы.
Амортизация и снижение вибраций
Вторая важнейшая функция прокладки — гашение вибраций. Каждый проходящий состав вызывает колебания рельса и шпалы. Если вибрации не поглощаются, они распространяются на основание пути, вызывая постепенную просадку балластного слоя и ухудшение геометрии рельсовой колеи.
Упругие свойства резины позволяют частично «смягчить» удар и снизить уровень вибраций. Благодаря этому:
- уменьшается износ рельсов и креплений,
- продлевается срок службы балластного слоя,
- снижается уровень шума от движения поездов.
Особенно актуально это для магистралей, проходящих вблизи населённых пунктов, где акустический комфорт имеет большое значение.
Долговечность и устойчивость к климатическим воздействиям
Прокладки изготавливаются из специальной технической резины или полимерных композитов, которые рассчитаны на длительную эксплуатацию в сложных условиях. Они должны сохранять свои свойства при температурах от –50 °C до +50 °C, выдерживать воздействие влаги, масел и агрессивных сред.
Кроме того, материал должен быть устойчив к старению — резина не должна растрескиваться и терять упругость в течение многих лет эксплуатации. Современные прокладки, производимые по ГОСТ и техническим условиям, рассчитаны на срок службы не менее 15–20 лет, что сопоставимо со сроком службы шпалы.
Кроме того, материал должен быть устойчив к старению — резина не должна растрескиваться и терять упругость в течение многих лет эксплуатации. Современные прокладки, производимые по ГОСТ и техническим условиям, рассчитаны на срок службы не менее 15–20 лет, что сопоставимо со сроком службы шпалы.
Влияние на эксплуатацию пути
Использование качественных резиновых прокладок в системе АРС позволяет:
- уменьшить затраты на ремонт шпал и рельсов,
- продлить межремонтные сроки содержания пути,
- снизить уровень шума и вибраций вблизи железнодорожных линий,
- обеспечить надёжную работу устройств сигнализации.
Без прокладок система АРС фактически теряет свои ключевые преимущества, а срок службы пути значительно сокращается.
Заключение
Резиновая прокладка в системе АРС — это не просто вспомогательный элемент, а стратегически важная деталь, определяющая надёжность и долговечность всего рельсового скрепления. Она защищает шпалу от повреждений, снижает вибрации и шум, обеспечивает электроизоляцию и продлевает срок службы железнодорожного пути.
Именно благодаря таким, на первый взгляд, «незаметным» элементам железнодорожная инфраструктура сохраняет работоспособность десятилетиями, обеспечивая безопасность и комфорт перевозок.
Источник: RailsTorg.ru.
