36  ООО "Физприбор" (Свердловская область, г. Екатеринбург)

ООО "Физприбор" Категория деятельности: Подвижной состав, запчасти, ремонт
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Восточная, 54
Тел: +7 (343) 355-00-53
Факс: +7 (343) 355-00-53
E-mail: sale@fpribor.ru
Сайт: https://fpribor.ru/ https://f-ndt.ru/
Предприятие ООО "Физприбор" специализируется на разработке и серийном производстве оборудования для ультразвукового неразрушающего контроля - дефектоскопы, толщиномеры, преобразователи, стандартные образцы. Важным направлением нашей деятельности являются работы в области метрологии средств ультразвукового контроля.
Приборы нашей компании сертифицированы в Росстандарте РФ, внесены в отраслевые реестры, и используются на сотнях предприятий нашей страны для дефектоскопии сварных швов, проведении ультразвуковой толщинометрии труб и трубопроводов, толщинометрии металла, контроля металла на расслоение и т.д.

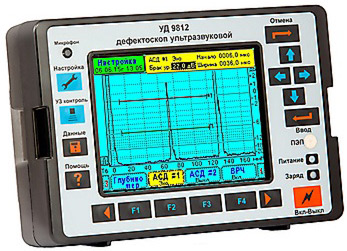

I. УД9812 – ультразвуковой дефектоскоп «Уралец».
Предназначен для жестких условий эксплуатации.


Ультразвуковой дефектоскоп УД9812 «УРАЛЕЦ» железнодорожная версия поставляется с преднастройками для УЗК вагонных осей и колес.
Богатый набор сервисных функций.
Цветной дисплей.
Дружественный оконный интерфейс.
Габаритные размеры 185*125*80 мм. Вес с аккумуляторами 1,3 кг.

На предприятиях ОАО «РЖД» ультразвуковой дефектоскоп УД9812, железнодорожная версия используется по инструкциям:
  1. ТИ 05К.9812-2015 Технологическая инструкция по ультразвуковому контролю цельнокатаных колес дефектоскопом УД9812 "Уралец"
  2. ТИ 05О.9812-2015 Технологическая инструкция по ультразвуковому контролю осей колесных пар вагонов дефектоскопом УД9812 "Уралец"
А также по инструкциям по УЗК сварных швов.

II. Для поверки, настройки и калибровки ультразвуковых дефектоскопов, установок производится синтезатор сигналов СС306. Синтезатор CC306 заменяет весь комплект электронных приборов таких как генератор сигналов, аттенюатор, временной селектор, осциллограф и т.д.

III. Для УЗК объектов ЖД транспорта серийно производятся ультразвуковые преобразователи.
Главная отличительная черта данных преобразователей – при невысокой цене значительно увеличен срок эксплуатации преобразователей за счет использования износостойких протекторов. Кроме серийной продукции, можем изготовить преобразователи по Вашему Заказу.

Всегда есть на складе готовой продукции преобразователи для контроля объектов ЖД транспорта

Предприятие ООО "Физприбор" серийно выпускает все типы ультразвуковых преобразователей для неразрушающего контроля объектов ЖД транспорта. На рабочей поверхности преобразователей установлены керамические протекторы, что обеспечивает их исключительно высокую износостойкость и огромный ресурс работы.

Комбинированные преобразователи для контроля вагонных осей
П131-2,5-0/27-К14-ЖД Ультразвуковой преобразователь для контроля вагонных осей РУ1 РУ1Ш при установке его в зарезьбовую канавку. Производство ООО "Физприбор"
П131-2,5-0/18-К14-ЖД
П131-2,5-0/20-К14-ЖД
П131-2,5-0/22-К14-ЖД
П131-2,5-0/27-К14-ЖД
Ультразвуковой преобразователь П131-2,5-0/27-К14-ЖД предназначен для прозвучивания вагонных осей РУ1 РУ1Ш при установке его в зарезьбовую канавку.
Преобразователь реализует схемы прозвучивания осей AR1.1, AR1.2, AR1.3 AR1.4 по ПР НК В.1, ПР НК В.2.
Технические параметры
  • Частота ультразвуковых колебаний 2,5 МГц
  • Магнитный прижим
  • Износостойкий керамический протектор на рабочей части ПЭП
  • Встроенный согласующий элемент (индуктивность)
  • Разъем BNC
Преобразователи волн Рэлея
 П121-0,4-90-20х16-ЖД Ультразвуковой преобразователь для контроля поверхности катания вагонных колес. Производство ООО "Физприбор"
П121-0,4-90-20х16-ЖД
Преобразователь предназначен для прозвучивания поверхности катания вагонных колес. Схема прозвучивания DR4 по ПР НК В.1, ПР НК В.2.
Технические параметры
  • Частота ультразвуковых колебаний 0,4 МГц
  • Притирка под диаметр вагонного колеса 950мм
  • Магнитный прижим
  • Встроенный согласующий элемент (индуктивность)
  • Разъем BNC
 ПРИМЕЧАНИЕ Притирка под другие диаметры колес выполняется под заказ.
 Ультразвуковой преобразователь П121-1,25-90-К16*12-ЖД производства ООО "Физприбор"
П121-1,25-90-К16х12-ЖД
Преобразователь используется для прозвучивания дисков вагонных колес с целью выявления поверхностных дефектов. Схема прозвучивания WR по ПР НК В.1, ПР НК В.2.
Преобразователь П121-1,25-90-К16х12-ЖД применяется при ручном УЗ конроле или в составе сканирующих устройств.
Технические параметры
  • Частота ультразвуковых колебаний 1,25 МГц
  • Износостойкий керамический протектор на рабочей поверхности ПЭП
  • Встроенный согласующий элемент (индуктивность)
  • Разъем BNC
Прямые ультразвуковые преобразователи
 П111-2,5-К14-ЖД П111-5,0-К8-ЖД Прямые ультразвуковые преобразователи для контроля осей и колес. Производство ООО "Физприбор"
П111-2,5-К14-ЖД
П111-5,0-К8-ЖД
 Прямые ультразвуковые преобразователи предназначены для выявления дефектов осей и колес согласно ПР НК В.1, ПР НК В.2. и по отдельным технологическим инструкциям.
Преобразователи используются при ручном контроле, а также в составе сканирующих устройств.
Технические параметры
  • Частота ультразвуковых колебаний 2,5 и 5,0 МГц
  • Угол ввода 0 град.
  • Износостойкий керамический протектор на рабочей поверхности ПЭП
  • Встроенный согласующий элемент (индуктивность)
  • разъем BNC
Наклонные ультразвуковые преобразователи
П121-2,5-40-К14-ЖД П121-2,5-50-К14-ЖД Наклонные ультразвуковые преобразователи для контроля осей и колес. Производство ООО "Физпрпибор"
П121-2,5-40-К14-ЖД
П121-2,5-43-К14-ЖД
П121-2,5-50-К14-ЖД
П121-2,5-55-К14-ЖД
Наклонные ультразвуковые преобразователи предназначены для выявления дефектов осей и колес согласно ПР НК В.1, ПР НК В.2. и по отдельным технологическим инструкциям.
Преобразователи применяют при ручном контроле, а также в составе сканирующих устройств.
Технические параметры
  • Частота ультразвуковых колебаний 2,5 МГц
  • Угол ввода от 40 до 55 град.
  • Износостойкий керамический протектор на рабочей поверхности ПЭП
  • Встроенный согласующий элемент (индуктивность)
  • Разъем BNC
ПРИМЕЧАНИЕ Возможно изготовление ПЭП с углами ввода от 37 до 70 градусов.
Наклонные ультразвуковые преобразователи с малыми углами ввода
П121-2,5-18-К14-ЖД Ультразвуковые преобразователи с малым углом ввода прогизводства ООО "Физприбор"
П121-2,5-18-К14-ЖД
П121-2,5-19-К14-ЖД
П121-2,5-20-К14-ЖД
П121-2,5-22-К14-ЖД
П121-2,5-27-К14-ЖД
Преобразователи с малым углом ввода используются для контроля предступичной части вагонных осей в вариантах AR1.3, BR3 по ПР НК В.1, ПР НК В.2.
Технические параметры
  • Частота ультразвуковых колебаний 2,5 МГц
  • Излучение и прием продольных волн
  • Износостойкий керамический протектор на рабочей поверхности ПЭП
  • Встроенный согласующий элемент (индуктивность)
  • Разъем BNC
ПРИМЕЧАНИЕ Возможно изготовление ПЭП с углами ввода от 5 до 27 градусов

IV. Также ООО «Физприбор» является производителем настроечных (НО) и отраслевых стандартных образцов (ОСО) для УЗК объектов ОАО «РЖД».
Настроечные образцы (НО) для УЗК объектов ЖД


ОСО 32.008-09 №1 производства ООО "Физприбор"

Отраслевой стандартный образец ОСО 32.008-09 №1

Технические характеристики
Отражатели - плоскодонные отверстия диаметром 4 и 5 мм.
Материал - сталь Ст20.
Шероховатость рабочих поверхностей - не более Rz5.
Скорость продольных волн - 5900 - 6000 м/с.
Антикоррозионное покрытие - Ni 12мкм
Габаритные размеры - 240х204х40 мм.
Вес - 7 кг.
Поставляется с паспортом и сертификатом о калибровке.
ОСО 32.008-09 №2 производства ООО "Физприбор"
Отраслевой стандартный образец ОСО 32.008-09 №2

Технические характеристики
Отражатели - плоскодонные отверстия диаметром 5 мм.
Материал - сталь Ст20.
Шероховатость рабочих поверхностей - не более Rz5.
Скорость поперечных волн - 3200 - 3300 м/с.
Антикоррозионное покрытие - Ni 12мкм
Габаритные размеры - 247х181х35 мм.
Вес - 9,5 кг.
Поставляется с паспортом и сертификатом о калибровке.
ОСО 32-006-2002 производства ООО "Физприбор"
Отраслевой стандартный образец ОСО 32-006-2002

Технические характеристики
Отражатель - боковое отверстие диаметром 6 мм.
Материал - сталь Ст20.
Шероховатость рабочих поверхностей - не более Rz5.
Скорость продольных волн - 5900 - 6000 м/с.
Скорость поперечных волн - 3200 - 3300 м/с.
Антикоррозионное покрытие - Ni 12мкм
Габаритные размеры - 140х59х140 мм.
Вес - 4,8 кг.
Поставляется с паспортом и сертификатом о калибровке.

Образцы также изготавливаются по новейшим технологиям, и обладают повышенным ресурсом.
