Ангарское опытно-конструкторское бюро автоматики (в настоящее время ООО «НПП ОКБА») было создано Постановлением Государственного Комитета по химии для выполнения научно-исследовательских, проектных, конструкторских работ и организации серийного изготовления продукции в области аналитического приборостроения и автоматизации технологических процессов. Разработанная приборная продукция оказалась востребованной для многих отраслей промышленности и рассматривается как высокотехнологичная продукция Федерального значения.
К настоящему времени разработано и освоено в производстве более 180 типов приборов, к таким относится влагомер трансформаторного масла «ВТМ-МК» ТУ 4215-004-00202904-07.
На данное измерительное средство распространяется разрешение, выданное Департаментом электрификации и электроснабжения ОАО «РЖД» 19 февраля 2009г.

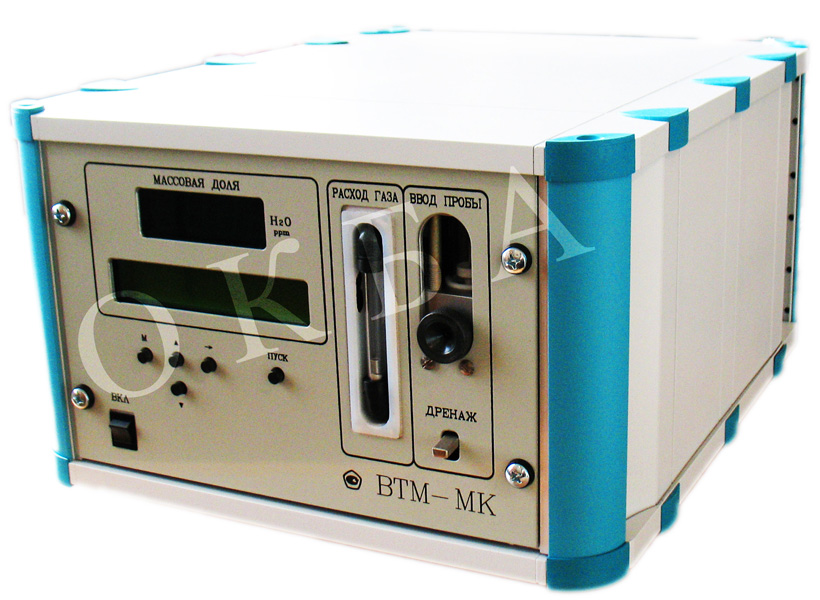

Влагомер трансформаторного масла «ВТМ-МК» предназначен для измерений массовой доли влаги в трансформаторных маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.
Принцип действия влагомера основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.
Обеспечение работы влагомера осуществляется от генератора сухого воздуха, входящего в комплект поставки, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн –1.
Влагомер применяется для контроля качества трансформаторного масла с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.
Преимущества использования "ВТМ-МК":
· эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
· высокая точность и воспроизводимость измерений;
· независимость результатов измерений от изменения состава трансформаторного масла и его срока службы;
· превосходит существующие средства измерений по нижнему пределу измерения;
· наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
· возможность поверки и калибровки без применения эталонных проб масла;
· наличие интерфейса RS-232 для связи с персональным компьютером;
· измерительная схема влагомера выполнена на микроконтроллере;
· наличие функции архива с энергонезависимой памятью (120 записей);
· секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон измерений массовой доли влаги............................................ 0...50 млн -1 (г/т)
Абсолютная погрешность, не более........................................................ ±2,5 млн -1
Время проведения одного анализа, не более.......................................... 15 мин
Расход газа-носителя через влагомер...................................................... (100±10) см3/мин
Объем пробы масла................................................................................... 2 см3
Температура окружающего воздуха и анализируемого масла.............. от +10 до +35°С
Потребляемая мощность, не более........................................................... 30 Вт
Габаритные размеры:
влагомера.......................................................................................... 325´225´325 мм
генератора сухого воздуха.............................................................. 320´140´320 мм
масса:
влагомера.......................................................................................... 10 кг
генератора сухого воздуха.............................................................. 8 кг
Средняя наработка на отказ, не менее..................................................... 20000 ч
